液壓糾偏裝置工作原理

液壓糾偏裝置主要是由檢驅輪、油泵、油箱、油路集成塊、油缸、油管總成、固定機架構成。

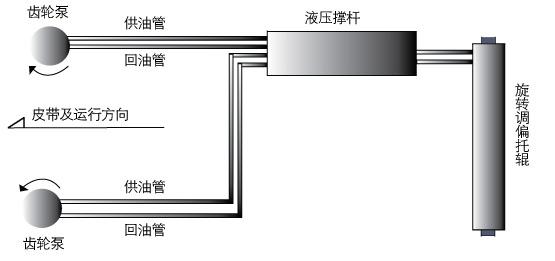

當皮帶運行跑偏時，皮帶與檢驅輪接觸，檢驅輪旋轉帶動油泵旋轉，油泵從油箱中吸入液壓油，輸出壓力油經油路集成塊，控制油缸往復運動，帶動調心托輥旋轉，使輥子的線運動方向與皮帶運動方向形成一個夾角，產生摩擦力驅動皮帶，使皮帶始終在設定的范圍內運行，從而避免皮帶跑偏造成散料、跑偏停機、跑偏撕帶，達到保護皮帶機正常運行之目的。
