概述

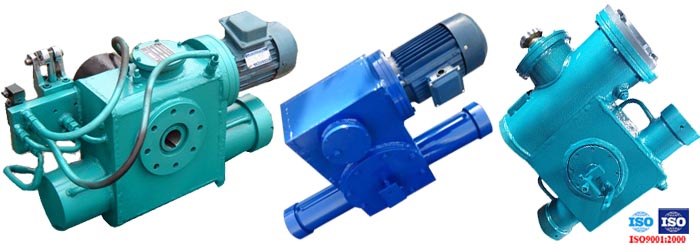

DYHG(B)型電液回轉器能完成0~90度、0~120度范圍的旋轉運動。與蝶閥、球閥,風門等閥門配套使用。它是取代電動頭,電動執行器的執行機構,廣泛應用于冶金,電力、礦山、機械、煤炭、化工,石油、糧食、建材等行業。
特點
1、電液轉角器可實現機、電、液、儀一體化的遠距離控制、中央調度室監控和微機控制。
2、電液頭體積小、重量輕、啟閉速度快。
3、電動執行機構(電動執行器)由蝸桿傳動,彈簧力矩控制,機械磨損大,力矩易失常,不易調整。過載易燒毀電機,操作不方便,而電液回轉器為液壓傳動,內置過載保護、可無級調速、運行平穩、力矩較大、任意角度可鎖定。是控制大口徑、高壓力閥的理想動力源。
4、采用全封閉結構,不漏油、不吸塵、不吸水。內部不銹蝕,使用壽命長,適合各種惡劣的環境下使用。
5、電液回轉器設有電液動、手動裝置,便于安裝調度和停電時操作。
工作原理
它是以液壓缸為主體,油泵、電動機、油箱、液壓集成閥、轉臂連桿等組合的總成。通過電機的運轉帶動油泵、經常壓集成閥使液壓能轉化為機械能,帶動轉臂連桿實現0-90度和0-120度間的旋轉運動。

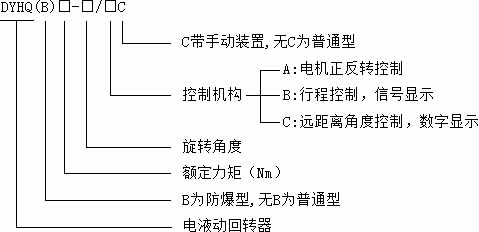

型號說明

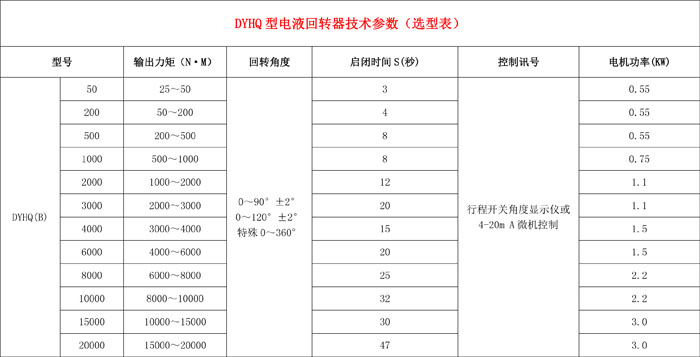

主要技術參數
注:表中啟閉時間為回轉角度90°時的數值,如需表中未列出的特殊要求,可按需設計制造。

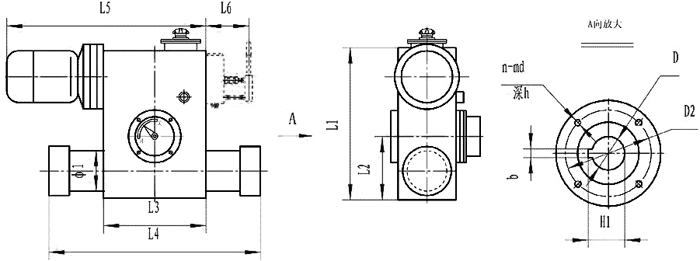

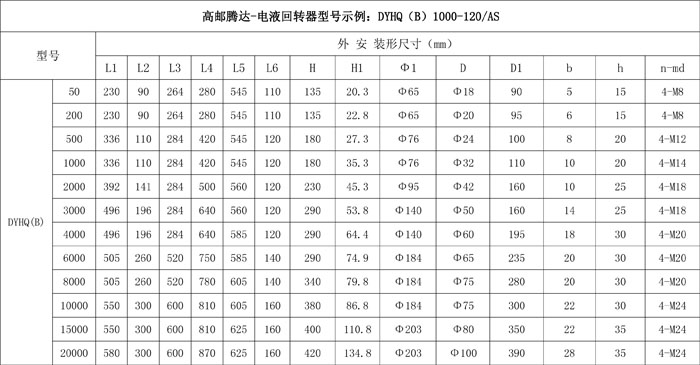

主要外型連接尺寸
注:如需表中未列出的特殊要求,可按需設計制造。
